Korozja metali w środowiskach przemysłowych to fizykochemiczna interakcja materiału z otoczeniem, która stopniowo odbiera konstrukcji grubość, szczelność i nośność. Zjawisko to obejmuje zarówno klasyczne rdzewienie stali w wilgotnej hali, jak i utlenianie w gorących spalinach, degradację w mediach z siarkowodorem czy pękanie naprężeniowe w obecności chlorków. W tym tekście znajdziesz uporządkowany mechanizm procesu, klasyfikację według mechanizmu i postaci zniszczenia, listę czynników realnie występujących w instalacjach oraz to, co interesuje utrzymanie ruchu najbardziej: parametry metod ochrony, klasy korozyjności środowiska i sposoby pomiaru tempa ubytku.
Spis treści
- Czym jest korozja i czym różni się od rdzy
- Co wywołuje korozję: czynniki środowiskowe i chemia instalacji przemysłowych
- Rodzaje korozji i jak przebiega proces: korozja chemiczna a elektrochemiczna
- Które metale korodują, a które się pasywują
- Skutki korozji: uszkodzenia konstrukcji i koszty w skali gospodarki
- Ochrona przed korozją: metody, parametry procesowe i klasy korozyjności C1–C5
- Kontrola i monitoring tempa korozji: co i jak mierzyć w instalacji
Czym jest korozja i czym różni się od rdzy
Korozja to proces stopniowego niszczenia materiału zachodzący na granicy jego powierzchni i otaczającego środowiska, a rdza to tylko jeden z jego produktów, powstający na żelazie i jego stopach. Innymi słowy: korozja jest zjawiskiem, rdza jest widzialnym efektem tego zjawiska na jednym typie materiału. Z punktu widzenia termodynamiki metal wydobyty z rudy znajduje się w stanie sztucznie podwyższonej energii, a korozja to po prostu jego powrót do stanu równowagi termodynamicznej, czyli do formy związanej z tlenem lub siarką.
Nazewnictwo bywa mylące. W praktyce warsztatowej mówi się o rdzewieniu i utlenianiu, w dokumentacji technicznej i normach (choćby DIN EN ISO 8044) używa się terminu korozja, a w literaturze anglojęzycznej odpowiada mu corrosion. Rdzewienie dotyczy wyłącznie stopów żelaza, utlenianie jest pojęciem szerszym i obejmuje także białą rdzę na cynku, patynę na miedzi czy powłokę tlenkową na aluminium.
Rdza to uwodniony tlenek żelaza(III) o zmiennej zawartości wody, zapisywany jako Fe₂O₃·xH₂O. Powstaje w reakcji żelaza, tlenu i wody i objawia się rudawym nalotem, sypkim proszkiem oraz brązowawymi wykwitami wokół spoin i połączeń. Biała rdza na powierzchniach cynkowanych ma inne pochodzenie: pojawia się przy wysokiej wilgotności i słabej wentylacji, na przykład w ciasno pakowanych stosach elementów ocynkowanych.
Korozja nie jest też problemem wyłącznie metali. Ulegają jej beton i żelbet (chemiczne niszczenie spoiwa i kruszywa plus elektrochemiczna korozja zbrojenia), drewno (procesy mikrobiologiczne i chemiczne, brak odporności na alkalia i kwasy nieorganiczne), a także skały, szkło, ceramika i tworzywa sztuczne, gdzie mechanizmem jest raczej ługowanie i rozpuszczanie. Szkło wytrzymuje większość czynników chemicznych z wyjątkiem kwasu fluorowodorowego, tworzywa sztuczne dobrze znoszą kwasy, zasady i sole. Klasyfikacje norm wyróżniają kilkadziesiąt typów zniszczeń korozyjnych, w praktyce liczba ta sięga 56.
Co wywołuje korozję: czynniki środowiskowe i chemia instalacji przemysłowych
Do uruchomienia korozji elektrochemicznej wystarczą trzy elementy: powierzchnia metalu, tlen i elektrolit, czyli tak zwany trójkąt rdzy. Rolę elektrolitu pełni najczęściej woda z rozpuszczonymi solami, kwasami lub gazami. Dlatego wilgotność względna, kondensacja na chłodnych powierzchniach, opady, kontakt z gruntem i zasolenie atmosfery decydują o tym, czy proces w ogóle ruszy, a stężenie zanieczyszczeń i temperatura o tym, jak szybko będzie przebiegać.
W instalacji przemysłowej lista czynników jest jednak dłuższa niż pogoda za oknem. Realnym motorem zniszczeń bywa chemia medium:
- gazy spalinowe w kotłach i kanałach elektrociepłowni, gdzie do korozji dokłada się kondensacja kwaśna poniżej punktu rosy,
- siarkowodór (H₂S) w instalacjach przeróbki ropy naftowej, kanalizacji i oczyszczalniach ścieków,
- chlor i jony chlorkowe w wodociągach, stacjach uzdatniania i środowisku morskim,
- tlenek węgla(II) oraz gazy technologiczne w hutnictwie,
- wodór, który przez dyfuzję wodoru atomowego w głąb stali prowadzi do kruchości wodorowej, czyli pękania bez wcześniejszego ubytku masy.
Osobna kategoria to stan powierzchni. Zarysowania, obtłuczenia i pęknięcia powłoki albo mechaniczne bądź chemiczne uszkodzenie naturalnej warstwy tlenkowej otwierają drogę czynnikowi korozyjnemu dokładnie tam, gdzie najtrudniej to zauważyć. Szybkość niszczenia zależy więc od zestawu: rodzaj materiału, sposób łączenia elementów, agresywność medium i jakość powierzchni. Suma tych zmiennych, nie pojedynczy czynnik, wyznacza żywotność instalacji.
Rodzaje korozji i jak przebiega proces: korozja chemiczna a elektrochemiczna
Podstawowy podział rozróżnia korozję chemiczną, zachodzącą bez udziału przewodnictwa jonowego, oraz korozję elektrochemiczną, wymagającą elektrolitu, i to ta druga odpowiada za największe straty gospodarcze. Rozstrzygnijmy więc rzecz wprost: rdzewienie stali w wilgotnym otoczeniu nie jest zwykłą reakcją chemiczną, tylko procesem elektrochemicznym.
Korozja chemiczna zachodzi przy kontakcie metalu z suchymi gazami, cieczami nieelektrolitycznymi i w wysokich temperaturach, czyli tam, gdzie nie ma przewodzącego roztworu. Typowe środowiska to gorące spaliny, gazy technologiczne w piecach hutniczych, ropa naftowa i produkty jej przerobu. Podręcznikowym przykładem jest czernienie srebra w atmosferze zawierającej związki siarki.
Korozja elektrochemiczna uruchamia się przy styku metalu z wodą, gruntem lub wilgotnym gazem. Na powierzchni tworzą się mikroogniwa, czyli krótko zwarte ogniwa galwaniczne wynikające z niejednorodności materiału. W stopach żelaza obszary czystego żelaza pełnią rolę anody, a wtrącenia grafitu i cementytu (Fe₃C) rolę katody. Przebieg jest następujący:
- na anodzie zachodzi utlenianie żelaza: Fe → Fe²⁺ + 2e⁻,
- na katodzie redukcja tlenu: 2 H₂O + O₂ + 4e⁻ → 4 OH⁻,
- produkty łączą się do wodorotlenku żelaza(II): 2 Fe + 2 H₂O + O₂ → 2 Fe(OH)₂,
- ten utlenia się dalej do połączeń żelaza(III), dając porowatą, niechroniącą podłoża rdzę.
Właśnie porowatość produktu korozji odróżnia stal od metali pasywujących się: rdza nie hamuje procesu, tylko pozwala mu schodzić w głąb przekroju.
Typy korozji według postaci zniszczenia: wżerowa, szczelinowa, międzykrystaliczna, galwaniczna, naprężeniowa, mikrobiologiczna
Formy lokalne są dla instalacji groźniejsze niż korozja równomierna, ponieważ przy znikomym ubytku masy prowadzą do perforacji ścianki lub nagłego pęknięcia. Korozja ogólna (równomierna) daje nalot na całej powierzchni i przewidywalne ścieranie przekroju, więc łatwo ją uwzględnić w naddatku projektowym. Reszta zachowuje się mniej uprzejmie.

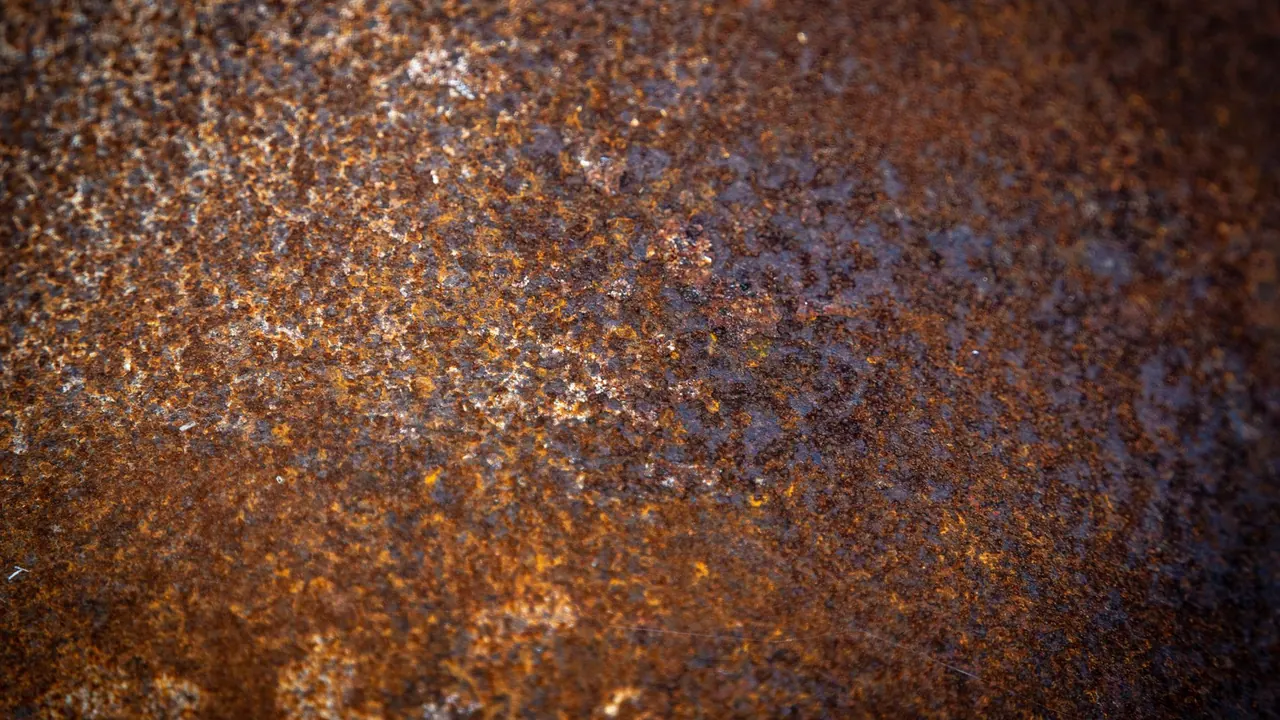

- Korozja wżerowa: wąskie i głębokie otwory drążone w miejscu przebicia warstwy pasywnej, typowe dla stali nierdzewnych w wodach zawierających chlorki.
- Korozja szczelinowa: rozwija się w wąskich, otwartych szczelinach bez dostatecznego dostępu powietrza i wymiany płynów, na przykład pod uszczelkami, w połączeniach kołnierzowych i zakładkowych.
- Korozja międzykrystaliczna: atakuje granice ziaren, powodując uszkodzenia punktowe w strukturze metalu przy zachowanym wyglądzie powierzchni, częsta w strefie wpływu ciepła po spawaniu.
- Korozja bimetaliczna (galwaniczna): wymaga trzech warunków jednocześnie: różnicy potencjałów, bezpośredniego kontaktu metali oraz wodnego czynnika korozyjnego. Klasyczne pary to stal nierdzewna z aluminium czy mosiądz z miedzią w tym samym obiegu.
- Korozja naprężeniowa: uszkadza materiał niemal niezauważalnie, bo pęknięcia biegną w głąb przy braku widocznego ubytku. Potrzebne są trzy składniki: wrażliwy surowiec (stopy miedzi z cynkiem, kute stopy aluminium, stale odporne na rdzę i kwasy), naprężenia rozciągające i czynnik oddziałujący, najczęściej chlorek. Odmiana katodowa to kruchość wywołana wodorem.
- Korozja mikrobiologiczna: efekt działania bakterii i grzybów, w tym bakterii redukujących siarczany, spotykana w zbiornikach wody technologicznej, rurociągach podziemnych i instalacjach o niskim przepływie.
- Korozja fizyczna i cierna: wywołana skrajnymi temperaturami, promieniowaniem, polem elektrycznym, naprężeniami i tarciem współpracujących powierzchni.
W jednym połączeniu śrubowym potrafią współistnieć cztery formy naraz: równomierna, szczelinowa, bimetaliczna i naprężeniowa. To dlatego detale złączne są najczęstszym punktem startu awarii.
Które metale korodują, a które się pasywują
Korodują praktycznie wszystkie metale techniczne poza szlachetnymi, a różnica polega na tym, czy produkt korozji tworzy warstwę szczelną, czy porowatą. Metale żelazne (żeliwo, stal węglowa, stale stopowe) dają rdzę porowatą i korodują dalej. Metale nieżelazne, jak aluminium, miedź, cynk, nikiel czy mosiądz, wytwarzają często warstwę zwartą.
Pasywacja polega na powstaniu cienkiej warstwy tlenkowej, która działa jak bariera dyfuzyjna i zapobiega dalszemu utlenianiu. Glin pokrywa się tlenkiem natychmiast po kontakcie z powietrzem, miedź patyną, a stale nierdzewne zawdzięczają odporność chromowi: próg pasywacji zaczyna się przy około 11% chromu, a typowe gatunki austenityczne zawierają około 18% chromu i 10% niklu. Stopy o podwyższonej odporności opisuje się skrótem CRA (corrosion resistant alloys), a nierdzewne stale bywają nazywane INOX. Złoto i platyna nie korodują w typowych warunkach przemysłowych.
Tu jednak konieczne jest rozstrzygnięcie, które w wielu opracowaniach ginie: pasywacja nie jest odpornością bezwarunkową. W obecności jonów chlorkowych warstwa pasywna zostaje lokalnie przebita i zamiast równomiernego zużycia pojawiają się wżery. Przy dodatkowych naprężeniach rozciągających ta sama stal nierdzewna pęka naprężeniowo, a aluminium w kontakcie z miedzią czy stalą w wilgotnym środowisku ulega korozji galwanicznej. Odporność to zawsze relacja materiał plus medium, nigdy cecha samego gatunku.
Skutki korozji: uszkodzenia konstrukcji i koszty w skali gospodarki
Korozja jest stałym kosztem operacyjnym, a nie incydentem: pochłania od 1 do 5% PKB w skali kraju, co globalnie odpowiada około 2,5 biliona dolarów rocznie. W ujęciu materiałowym oznacza to utratę około 25 milionów ton stali rocznie. Dla Polski szacunek z 2010 roku mówił o stratach rzędu 100 miliardów złotych, czyli około 8% PKB, przy 1000 do 1500 dolarów na mieszkańca. Wartości te warto traktować jako rząd wielkości, nie jako bieżący odczyt.
Skutki techniczne są bardziej namacalne. Ubytek grubości ścianki obniża nośność i ciśnienie dopuszczalne, prowadząc do awarii zbiorników ciśnieniowych, rurociągów, konstrukcji nośnych, urządzeń trakcyjnych i elementów konstrukcyjnych maszyn. Do tego dochodzą straty pośrednie: nieplanowane przestoje produkcyjne, koszty czyszczenia i wymiany, reklamacje wyrobów zardzewiałych w transporcie oraz ryzyko dla ludzi i środowiska przy rozszczelnieniu instalacji z mediami toksycznymi. Korozja samochodu, najbardziej rozpoznawalny przykład z życia codziennego, jest tylko drobnym marginesem tego bilansu.
Ochrona przed korozją: metody, parametry procesowe i klasy korozyjności C1–C5
System antykorozyjny projektuje się od klasyfikacji środowiska, a nie od dostępnej technologii. Punktem wyjścia jest norma PN-EN ISO 12944-2, która dzieli środowiska na klasy korozyjności od C1 do C5 i dopiero do nich dobiera się rodzaj oraz grubość systemu powłokowego.
| Klasa | Charakter środowiska | Typowe instalacje |
|---|---|---|
| C1 | bardzo mała agresywność, wnętrza ogrzewane i suche | hale montażowe, rozdzielnie, magazyny klimatyzowane |
| C2 | mała, atmosfera nisko zanieczyszczona, sporadyczna kondensacja | nieogrzewane magazyny, konstrukcje wiejskie |
| C3 | średnia, umiarkowane zasolenie lub zanieczyszczenie miejskie | zakłady produkcyjne, browary, pralnie, mleczarnie |
| C4 | duża, wysokie zasolenie lub agresja chemiczna | zakłady chemiczne, oczyszczalnie ścieków, baseny, strefy przybrzeżne |
| C5 | bardzo duża, stała kondensacja i silne zanieczyszczenie | stocznie, platformy morskie, kopalnie, instalacje spalinowe |
Metody ochrony sprowadzają się do czterech grup: eliminacji czynników korozyjnych (osuszanie, odpowiednia wentylacja, odtlenianie wody), stosowania inhibitorów, zmiany potencjału elektrodowego (ochrona katodowa protektorowa i na prąd zewnętrzny) oraz nakładania powłok. Powłoki dzielą się na organiczne (farby nawierzchniowe, tworzywa polimerowe) i nieorganiczne (emalie szkliste, powłoki chromianowe, metaliczne powłoki cynkowe). Każda ma własne okno procesowe.
| Metoda | Parametr kluczowy | Uwaga materiałowa |
|---|---|---|
| Cynkowanie proszkowe (szerardyzacja) | 350–400 °C | temperatura wyklucza elementy hartowane i podatne na odpuszczenie |
| Malowanie proszkowe | utwardzanie 140–200 °C | tylko podłoża znoszące wygrzewanie, wymaga pełnego pokrycia detali |
| Cynkowanie ogniowe, galwaniczne, natryskowe | grubość powłoki dobierana do klasy C | ryzyko białej rdzy przy składowaniu w wilgoci |
| Inhibitory korozji, w tym lotne VCI | dobór do medium i metalu | działają w przestrzeni zamkniętej lub w obiegu cieczy |
Inhibitory zasługują na osobne zdanie, bo działają inaczej niż powłoka barierowa. Lotne inhibitory korozji (VCI) odparowują z nośnika, osadzają się na powierzchni metalu i tworzą warstwę molekularną, która przerywa reakcję anodową lub katodową; część preparatów dodatkowo neutralizuje zanieczyszczenia jonowe pozostałe po obróbce. Kryterium doboru jest zawsze medium i metal: inny inhibitor sprawdzi się przy stali węglowej w opakowaniu transportowym z folią VCI, inny w obiegu wody chłodniczej z podwyższonym stężeniem chlorków, a jeszcze inny przy metalach kolorowych, które źle znoszą związki aminowe. Jako redakcja techniczna publikujemy dane procesowe i kryteria doboru inhibitorów do konkretnych mediów, bo to one, a nie karta katalogowa, decydują o skuteczności.
Kiedy ochrona antykorozyjna zawodzi: granice stosowalności powłok
Skuteczność systemu antykorozyjnego rozstrzyga się na detalu konstrukcyjnym i na zgodności powłoki z medium, nie na jej nominalnej klasie. Najczęstsze scenariusze awarii wyglądają tak samo od lat:
- przerwanie ciągłości powłoki przez zarysowania, obtłuczenia i pęknięcia w transporcie lub montażu, co lokalnie tworzy małą anodę przy dużej katodzie i przyspiesza wżerowanie,
- szczeliny i miejsca bez wymiany medium, czyli zakładki, nieciągłe spoiny, przestrzenie pod podkładkami, gdzie powłoka nie dochodzi, a czynnik korozyjny się zagęszcza,
- kontakt różnych metali bez warstwy izolacyjnej, wystarczy stalowa śruba w profilu aluminiowym i skraplająca się woda,
- chlorki i siarkowodór przy naprężeniach rozciągających, które omijają logikę powłoki i atakują materiał od strony mechanizmu naprężeniowego,
- składowanie ocynkowanych elementów w wilgoci bez wentylacji, prowadzące do białej rdzy jeszcze przed montażem.
Wniosek praktyczny: przy tej samej klasie C i tej samej farbie dwie konstrukcje mogą różnić się trwałością kilkukrotnie, jeśli jedna ma zamknięte profile i ciągłe spoiny, a druga otwarte kieszenie i połączenia zakładkowe.
Kontrola i monitoring tempa korozji: co i jak mierzyć w instalacji
Dopiero dane pomiarowe pozwalają dobrać i zweryfikować ochronę, bo oględziny wykrywają korozję równomierną, a przegapiają naprężeniową, która uszkadza materiał niezauważalnie. Minimalny zestaw działań, który powinien objąć każdy obiekt klasy C3 i wyższej, wygląda następująco.
- Monitoring warunków środowiskowych: wilgotność względna, temperatura powierzchni względem punktu rosy i stężenia substancji chemicznych w medium. Czas zwilżenia powierzchni jest tu ważniejszy niż średnia roczna wilgotność.
- Kupony korozyjne: próbki o znanej masie i powierzchni umieszczane w medium lub atmosferze instalacji, ważone po ekspozycji. Dają tempo ubytku w mm na rok, czyli liczbę, którą można wstawić do obliczeń trwałości.
- Pomiary ubytku grubości: ultradźwiękowe pomiary ścianek rurociągów i zbiorników w stałych punktach kontrolnych, powtarzane w tym samym miejscu, żeby uzyskać trend, a nie pojedynczy odczyt.
- Regularne inspekcje i konserwacja: częstotliwość dopasowana do klasy korozyjności, ze szczególną uwagą na spoiny, połączenia śrubowe, podpory i miejsca zastoju wody.
- Kontrola wentylacji i drenażu: najtańsza metoda ograniczenia korozji polega na tym, żeby woda nie miała gdzie stać.
Tempo niszczenia zależy od rodzaju materiału, sposobu łączenia elementów i agresywności medium, więc program monitoringu buduje się od audytu środowiska i analizy mediów, a nie od katalogu przyrządów. Z takich danych wylicza się realną szybkość korozji, dobiera klasę systemu ochronnego i ustala, czy w danym obiegu potrzebny jest inhibitor, zmiana materiału, czy po prostu poprawa detalu konstrukcyjnego. To najtańszy moment na decyzję, bo późniejsza wymiana skorodowanego odcinka rurociągu kosztuje wielokrotnie więcej niż pomiar.
Opisz proces, a wskażemy materiały i wpisy, które najszybciej doprowadzą Cię do rozwiązania.
