Odpryski spawalnicze: przyczyny, skutki i zapobieganie

Chemia antyodpryskowa i kontrola rozprysku w spawaniu łukowym decydują o tym, ile czasu spawalnia poświęca na szlifowanie zamiast na spawanie. Rozprysk pojawia się przy każdej metodzie łukowej, ale jego skala zależy od parametrów, gazu osłonowego, czystości blachy i osprzętu, a przywarte cząstki potrafią zniszczyć powłokę malarską lub cynkową na gotowym wyrobie. W tym tekście znajdziesz mechanizm powstawania odprysków, listę kontrolną dla stanowiska MIG/MAG, tanią prewencję parametryczną, kryteria doboru preparatu antyodpryskowego według bazy chemicznej oraz sposób sprawdzenia, czy wprowadzona zmiana faktycznie coś dała. Zaczynamy od tego, co realnie wyrzuca metal z jeziorka.

Spis treści

Czym są odpryski spawalnicze i skąd się biorą

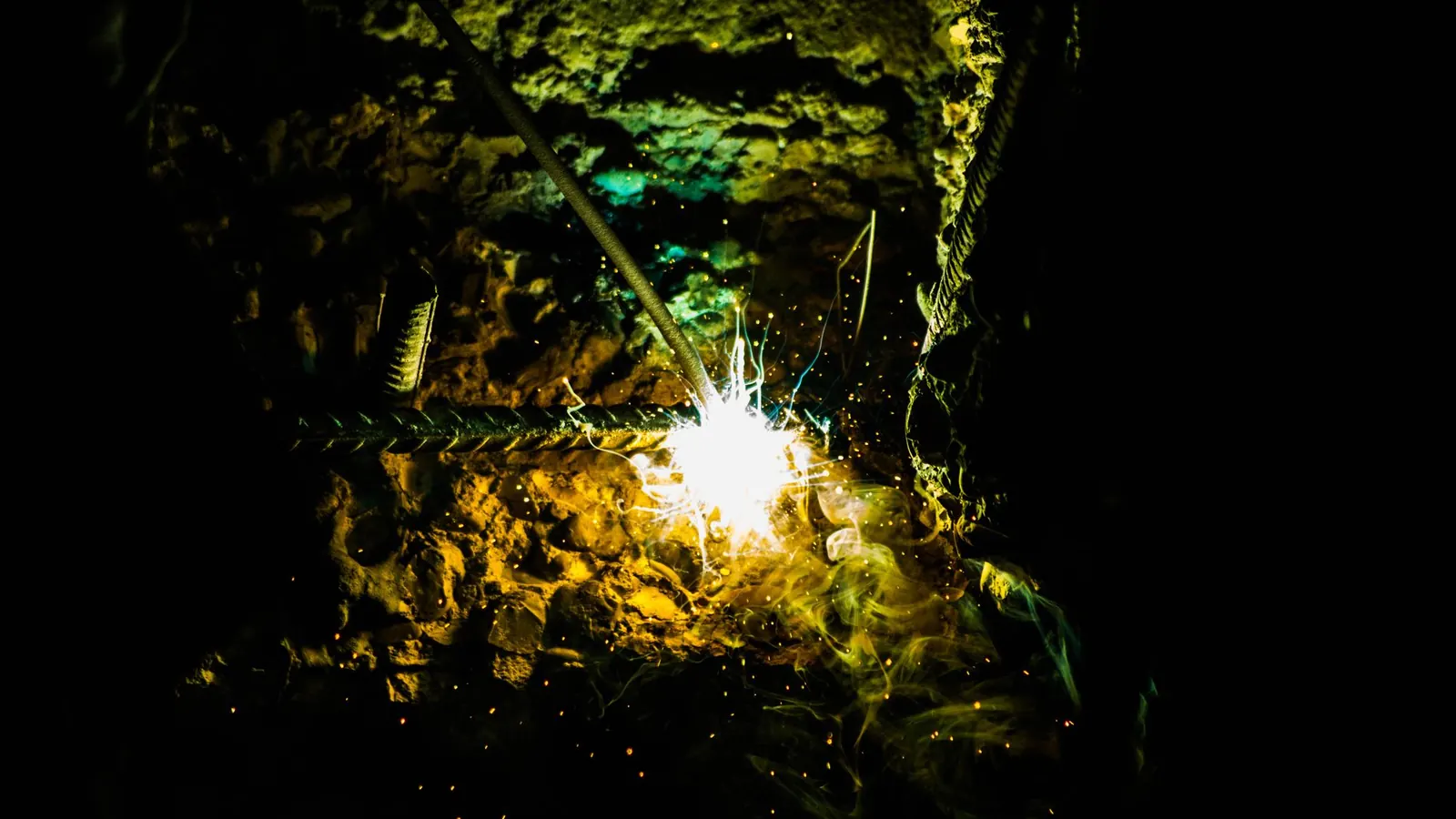

Odpryski spawalnicze to drobne cząsteczki metalu wydostające się ze słupa łuku spawalniczego i z jeziorka, które osadzają się na elemencie spawanym, na dyszy gazowej i końcówce prądowej uchwytu. Warto rozdzielić dwa pojęcia: rozprysk to samo zjawisko, opisane w PN-EN ISO 6520-1 jako cząstki stopiwa lub spoiwa rozpryskiwane podczas spawania, a odprysk to już konkretna cząstka, która przywarła do powierzchni. Zjawisko towarzyszy każdej metodzie spawania łukowego, różni się tylko intensywnością.

Fizycznie odpowiada za nie zaburzenie równowagi w jeziorku i niestabilność łuku. Ciśnienie łuku, jego temperatura i wahania mocy decydują o tym, czy kropla stopiwa spokojnie przechodzi do jeziorka, czy zostaje z niego wyrzucona na boki. Przyczyny da się zebrać w trzy grupy:

Przeczytaj także

Parametry i stabilność łuku: zbyt niskie natężenie prądu spawania, źle dobrana długość łuku, zbyt długi wolny wylot elektrody, niestabilne podawanie drutu i przerywany przepływ prądu.
Osłona gazowa: niewłaściwy rodzaj gazu, za mały lub za duży wydatek, przeciągi zdmuchujące osłonę znad jeziorka.
Stan powierzchni: rdza, zgorzelina, olej, smar, kurz, zanieczyszczenia tlenkowe i organiczne, ślady po pisaku, a także powłoki niespawalne jak cynk, chrom czy farba.

Do tego dochodzą dwa czynniki po stronie stanowiska: niepoprawna obsługa uchwytu spawalniczego i zły dobór części eksploatacyjnych. Każdy z nich działa tym samym mechanizmem, czyli zaburza stabilność łuku.

Dlaczego migomat robi odpryski — szybka diagnostyka MIG/MAG

W spawaniu MIG/MAG, czyli łukowym elektrodą topliwą w osłonie gazu obojętnego lub aktywnego, najczęstszą przyczyną nadmiaru odprysków jest rozjechana relacja napięcia do prędkości podawania drutu. Zanim sięgniesz po chemię, przejdź listę kontrolną:

Ustawienia spawarki dobrane do grubości i gatunku materiału oraz średnicy drutu, nie „jak zwykle”.
Stałe podawanie drutu: sprawny podajnik, właściwe rolki, drożny i niezużyty prowadnik, równo nawinięta szpula.
Stały przepływ prądu: mocne połączenie uchwytu z systemem spawania oraz zacisk masy na odsłoniętym, oczyszczonym miejscu, a nie na farbie czy rdzy.
Jakość materiałów dodatkowych: drut i elektrody suche, nieuszkodzone i nieskorodowane. Wilgotne lub zanieczyszczone elektrody generują rozprysk niezależnie od parametrów.
Jakość samego metalu rodzimego: stopy niskiej jakości i o niekontrolowanym składzie dają wyraźnie więcej odprysków.

MMA i TIG rządzą się inną logiką. Przy elektrodzie otulonej rozprysk zwykle wynika z długości łuku, wilgotności otuliny i biegunowości, a w TIG pojawia się głównie przy zanieczyszczonej elektrodzie wolframowej lub kontakcie elektrody z jeziorkiem. Dlatego korekta, która ratuje sytuację na migomacie, przy MMA nie zadziała. To też odpowiedź na pytanie, dlaczego dwaj spawacze na tym samym stanowisku dają różny efekt: technika i doświadczenie przekładają się na stabilność łuku równie mocno jak nastawy.

Ile realnie kosztują odpryski: straty stopiwa, części eksploatacyjne i powłoki

Rozprysk pochłania od 5 do 10% materiału dodatkowego, a to dopiero pierwsza z trzech pozycji kosztowych. Ten metal nie trafia do spoiny, tylko na stół, na posadzkę i na wyrób.

Druga pozycja to osprzęt i czas. Przywarte cząstki zanieczyszczają uchwyt spawalniczy, zarastają dyszę gazową i skracają życie końcówki prądowej, co wymusza częste czyszczenie, wymiany i przestoje w pracy produkcyjnej. Efekt jest prosty: efektywność prac spawalniczych spada, a koszt jednostkowy złącza rośnie. Dochodzi też codzienna uciążliwość, czyli trudność z utrzymaniem czystości stanowiska i osprzętu.

Trzecia pozycja dotyczy samego wyrobu i jest najbardziej niedoceniana. Odpryski zwykle nie obniżają integralności ani wytrzymałości samej spoiny, ale osadzają się na elemencie spawanym, psują estetykę złącza i pozostawiają blizny oraz zadrapania po ich zbiciu. Na elementach z powłoką ochronną, a więc na większości konstrukcji stalowych, ram maszyn rolniczych i komponentów automotive, oznacza to spadek lub utratę ochrony antykorozyjnej w miejscu uszkodzenia. Przywarte cząstki potrafią też zamaskować niezgodność spawalniczą przy oględzinach wizualnych, co utrudnia kontrolę.

Jak ograniczyć odpryski parametrami procesu i przygotowaniem materiału

Większość odprysków znika po korekcie procesu, zanim jeszcze pojawi się jakikolwiek preparat. To najtańsza warstwa prewencji i od niej warto zacząć.

Parametry i osłona gazowa. Nastawy spawarki dopasowuje się do materiału i średnicy drutu, pilnując długości łuku i wolnego wylotu elektrody. Duży skok jakości daje zmiana gazu: przejście ze 100% CO2 na mieszankę Ar/CO2 82/18 (MIX) lub 75/25 (C25) wyraźnie uspokaja przejście metalu i ogranicza rozprysk. Wydatek gazu wylicza się z prostej reguły: średnica drutu w milimetrach razy 10 daje przepływ w l/min. Za mało gazu oznacza brak osłony, za dużo powoduje turbulencje i zasysanie powietrza.

Przeczytaj także

Przygotowanie materiału. Powierzchnia pod spoinę musi być odtłuszczona i wolna od rdzy, zgorzeliny, oleju i zabrudzeń. To najprostsza możliwa interwencja, a przy blachach z magazynu zewnętrznego często najskuteczniejsza.

Technika spawacza. Uchwyt prowadzi się pod kątem 5–15° od pionu, przy czym 15° to górna granica docelowa, utrzymując stałą odległość dyszy od elementu. Zbyt szybkie i zbyt wolne prowadzenie palnika w równym stopniu zwiększa rozprysk, podobnie jak nieprzemyślany wybór między techniką popychania a ciągnięcia.

Osprzęt i otoczenie. Dobrane do drutu prowadniki, szpule i końcówki prądowe utrzymują stabilny posuw i pewny styk prądowy. Osobny, banalny czynnik to przeciągi w hali: strumień powietrza rozwiewa osłonę gazową i roznosi gorące cząstki, więc bramy, wentylatory i stanowiska spawalnicze warto rozplanować tak, żeby sobie nie przeszkadzały.

Preparaty antyodpryskowe: baza chemiczna, formy i dobór do zastosowania

Preparat antyodpryskowy tworzy na metalu i na osprzęcie cienką warstwę rozdzielającą, dzięki której odprysk nie wiąże się trwale z podłożem i daje się usunąć ścierką lub szczotką. Chroni jednocześnie powierzchnię materiału spawanego, dysze gazowe i końcówki prądowe uchwytu, a działa zarówno na mokro, jak i po wyschnięciu nośnika.

Kluczowym kryterium doboru jest baza chemiczna, bo to ona decyduje o tym, co zostanie na blasze przed malowaniem lub cynkowaniem.

Przeczytaj także

Baza	Pozostałości	Wpływ na malowanie i pasywację	Zmywalność	Odporność temperaturowa i czas ochrony
Wodna, bezsilikonowa	Minimalne, nietłuste, bezzapachowe	Neutralna, przeznaczona do elementów wymagających malowania i powłok	Zimna woda bez detergentów	Odporna na wysokie temperatury, ochrona liczona w godzinach pracy zmiany
Silikonowa	Film silikonowy trwale związany z powierzchnią	Ryzyko kraterów i braku przyczepności farby, odradzana pod malowanie	Rozpuszczalnik	Wysoka odporność temperaturowa, długi czas ochrony osprzętu
Olejowa	Warstwa olejowa, dodatkowo zabezpiecza przed korozją	Wymaga odtłuszczenia przed powłoką, do elementów niemalowanych	Rozpuszczalnik lub odtłuszczacz	Dobra trwałość filmu, ochrona przez wielogodzinną pracę

Dla producentów konstrukcji stalowych, maszyn rolniczych i części automotive kompatybilność z powłoką jest kryterium nadrzędnym wobec ceny. Preparat, który oszczędza dziesięć minut szlifowania, a potem powoduje odklejanie się lakieru lub zaburza pasywację stali nierdzewnej, kosztuje wielokrotnie więcej niż zaoszczędził.

Formy dobiera się do zastosowania: spray sprawdza się przy szybkiej aplikacji punktowej na złącze, płyn i koncentrat rozcieńczany zwykle w proporcji od 1:1 do 1:3 nadaje się do zanurzania dysz i natrysku wielkopowierzchniowego, pasta do dysz i końcówek prądowych, a powłoka ceramiczna tam, gdzie liczy się długotrwała ochrona osprzętu. Wśród cech użytkowych warto sprawdzić biodegradowalność, brak silikonu, bezzapachowość i niepalność po odparowaniu nośnika, zwłaszcza przy pracy w zamkniętych halach. Ten sam preparat służy zresztą do konserwacji stołów montażowo-spawalniczych i oprzyrządowania, które zbiera odpryski równie chętnie jak wyrób.

Realny zysk z chemii jest mierzalny: dłuższa żywotność końcówek prądowych i dysz, krótszy czas obróbki po spawaniu, łatwiejsze usuwanie zanieczyszczeń oraz dodatkowa bariera przed korozją na powierzchniach niepowlekanych.

Kiedy preparat szkodzi spoinie: porowatość, dawka i odległość aplikacji

Nadmiar preparatu potrafi wprowadzić do jeziorka wilgoć i związki organiczne, a więc porowatość spoiny. To najczęstszy błąd na stanowisku: obfity natrysk tuż przed zajarzeniem łuku, bez czasu na odparowanie nośnika.

Poprawna aplikacja wygląda inaczej. Preparat nanosi się przed spawaniem, z odległości 15–30 cm, cienką i równomierną warstwą, dając nośnikowi chwilę na odparowanie. Dawkowanie „na oko” i zalewanie rowka spawalniczego to prosta droga do wady, którą trudno powiązać z przyczyną. Do rachunku trzeba też doliczyć koszt zakupu, czas aplikacji i czas późniejszego zmycia, zwłaszcza przy bazach wymagających rozpuszczalnika. Preparat wysokiej jakości, dobrany do wyrobu i dozowany rozsądnie, nie obniża jakości konstrukcji. Użyty bezmyślnie potrafi ją popsuć.

Jak usunąć odpryski, które już przywarły

Przywarte odpryski usuwa się mechanicznie, w kolejności od najmniej inwazyjnej metody do najbardziej agresywnej. Najpierw luźno związane cząstki zbija się młotkiem spawalniczym lub szczotką. Mocniej związane wymagają dłutowania, a resztki i ślady po nich wygładza się szlifowaniem, które przy okazji porządkuje lico spoiny.

Na końcu obowiązkowa jest kontrola powierzchni. Po zbiciu odprysku zostają blizny i zadrapania i to one, a nie sama cząstka, przenoszą wadę na powłokę malarską czy cynkową. Przed malowaniem lub cynkowaniem trzeba je wygładzić narzędziami ściernymi. Warto zauważyć, że wcześniejsze zabezpieczenie powierzchni preparatem antyodpryskowym radykalnie skraca ten etap, bo cząstki schodzą z metalu i z dysz gazowych bez szlifowania.

Przeczytaj także

Oparzenia od odprysków: pierwsza pomoc i zabezpieczenie stanowiska

Oparzenie rozgrzaną cząstką metalu chłodzi się bieżącą letnią wodą przez kilkanaście minut, a dopiero potem ocenia głębokość rany. Nie stosuje się lodu, tłuszczów ani domowych maści, nie przekłuwa się pęcherzy i nie odrywa się tkaniny przywartej do skóry.

Zaczerwienienie bez pęcherzy zwykle wystarczy zabezpieczyć jałowym opatrunkiem. Do lekarza trzeba zgłosić się, gdy pojawiają się pęcherze, rana jest głębsza, obejmuje większą powierzchnię, twarz, dłonie lub okolice stawów, albo gdy cząstka metalu utkwiła w skórze lub w oku. Oparzenie oka lub podejrzenie odprysku pod powieką to zawsze przypadek dla specjalisty.

Prewencja jest tu prostsza niż leczenie: odzież spawalnicza ze skóry lub tkaniny trudnopalnej zapinana pod szyję, rękawice z długim mankietem, buty bez odsłoniętej cholewki, przyłbica z pełną osłoną twarzy oraz ekrany spawalnicze oddzielające stanowiska. Kluczowe jest też ograniczenie przeciągów, bo strumień powietrza roznosi gorące odpryski po hali i przenosi ryzyko na osoby, które nawet nie spawają.

Jak sprawdzić, czy naprawdę ograniczyłeś odpryski

Skuteczność zmiany weryfikuje się trzema wskaźnikami: zużyciem drutu w stosunku do masy wykonanych spoin, liczbą wymian końcówek prądowych i dysz na zmianę oraz czasem obróbki po spawaniu. Punktem odniesienia dla pierwszego z nich są straty stopiwa na poziomie 5–10%. Jeśli po korekcie procesu ten wskaźnik idzie w dół, a osprzęt wytrzymuje zauważalnie dłużej, zmiana zadziałała naprawdę, a nie tylko subiektywnie.

Wdrożenie warto prowadzić w ustalonej kolejności, zmieniając jedną rzecz naraz:

Parametry spawania i długość łuku dopasowane do materiału.
Czystość i przygotowanie materiału, czyli odtłuszczenie oraz usunięcie rdzy i zgorzeliny.
Gaz osłonowy i osprzęt: mieszanka zamiast czystego CO2, prawidłowy wydatek, dobrane prowadniki i końcówki.
Chemia antyodpryskowa dobrana do wymagań powłokowych wyrobu, dozowana z odległości 15–30 cm.

Taka sekwencja ma jeszcze jedną zaletę: pokazuje, ile realnie da się ugrać bez ponoszenia kosztów materiałowych, i pozwala świadomie ocenić, czy preparat w ogóle jest w danym procesie potrzebny. Na elementach malowanych i cynkowanych zwykle jest, ale wtedy o wyborze decyduje baza chemiczna, a nie cena litra.
