Twarda woda jako czynnik ryzyka eksploatacyjnego dla kotłów, wymienników ciepła i instalacji przemysłowych decyduje o sprawności i żywotności układów grzewczych i chłodniczych w zakładzie. Maszyna ta wprowadza do obiegu jony wapnia i magnezu, które przy ogrzaniu wytrącają się w postaci kamienia kotłowego. W artykule znajdziesz definicję i rodzaje twardości, sposób jej pomiaru i interpretacji wyników, mechanizm powstawania osadów oraz metody kontroli i zmiękczania stosowane na utrzymaniu ruchu.
Spis treści
- Czym jest twarda woda i jakie są rodzaje twardości
- Jak mierzy się twardość wody: jednostki, klasyfikacja i norma
- Dlaczego twarda woda tworzy kamień kotłowy i uszkadza instalacje grzewcze
- Jak twarda woda zwiększa zużycie detergentów i wpływa na eksploatację
- Parametry kontroli twardości i ograniczenia materiałowe instalacji przemysłowych
- Jak usunąć twardą wodę: zmiękczanie i przemysłowa kontrola osadów inhibitorami
Czym jest twarda woda i jakie są rodzaje twardości
Twarda woda to woda o podwyższonym stężeniu jonów wapnia i magnezu, które odpowiadają za zdolność do wytrącania osadów. W składzie dominują sole wapnia i magnezu, a uzupełniająco występują kationy wapnia Ca2+, magnezu Mg2+, żelaza(II) Fe2+, manganu(II) Mn2+ wchodzące w skład mineralny wody.
Twardość całkowita definiowana jest jako suma stężeń jonów Ca2+, Mg2+, Fe2+, Mn2+. W praktyce przemysłowej dzieli się ją na dwie frakcje. Twardość węglanowa generowana przez sole kwaśne kwasu węglowego, czyli wodorowęglany, nazywana jest przemijającą bo zanika w trakcie gotowania. Powstaje ona w wyniku wietrzenia skał wapiennych i ulega dysocjacji elektrolitycznej wodorowęglanów przy wzroście temperatury. Druga frakcja to twardość niewęglanowa stała, generowana przez sole innych kwasów, głównie chlorki, siarczany i azotany, która nie usuwa się przez gotowanie. Suma obu frakcji tworzy twardość ogólną. W szerszym ujęciu do składników mineralnych zalicza się też wapń, magnez, żelazo, glin, mangan i cynk.
Jakie pH ma twarda woda
Twarda woda ma zwykle odczyn lekko zasadowy ze względu na obecność wodorowęglanu wapnia i innych wodorowęglanów. W jej składzie obok wapnia i magnezu znajdują się wodorowęglan wapnia, chlorki, siarczany, krzemiany i azotany, które buforują odczyn po stronie alkalicznej. To właśnie podwyższone pH w połączeniu z ogrzewaniem sprzyja przesunięciu równowagi wodorowęglan węglan i wytrącaniu trudno rozpuszczalnych węglanów na powierzchniach wymiany ciepła.
Jak mierzy się twardość wody: jednostki, klasyfikacja i norma
Twardość wody w przemyśle wyraża się wiodąco w mg CaCO3/l, co umożliwia bezpośrednie porównanie z limitami dla kotłów i wymienników. Obok tej jednostki stosuje się skale: °dH, °fH, °e, gpg, mmol/l, mval/l, mg CaCO3/l, a potocznie wymienia się stopnie niemieckie, francuskie, angielskie, gran na galon amerykański, milival na litr i milimol na litr.
Do przeliczeń używa się zależności: 1 °n to 10,00 mg CaO w 1 litrze wody co odpowiada 17,86 mg CaCO3 w 1 litrze wody, natomiast 1 °f to 10,00 mg CaCO3 w 1 litrze wody. Taki przelicznik pozwala szybko przejść z odczytów terenowych na bilans chemiczny obiegu. Klasyfikacja stopni twardości używana w praktyce ruchu wygląda następująco:
| Kategoria | mg CaCO3/l | °dH | mmol/l | mval/l |
|---|---|---|---|---|
| bardzo miękka | <100 | <5,6 | <1 | <2 |
| miękka | 100-200 | 5,6-11,2 | 1-2 | 2-4 |
| średnio twarda | 200-350 | 11,2-19,6 | 2-3,5 | 4-7 |
| twarda | 350-550 | 19,6-30,8 | 3,5-5,5 | 7-11 |
| bardzo twarda | >550 | >30,8 | >5,5 | >11 |
Norma twardości wody pitnej w Polsce wynosi 60-500 mg CaCO3/l, co w przeliczeniu pokrywa zakres od wody bardzo miękkiej do górnej granicy wody twardej. W dokumentach krajowych spotkasz zapis 60-500 mg CaCO3/dm3, który jest tożsamy z mg/l. Dla celów eksploatacyjnych normę tę traktuje się jako minimum jakości sanitarnej, a nie jako limit dla instalacji grzewczych.
Jaka woda jest lepsza, twarda czy miękka
Z punktu widzenia bezpieczeństwa zdrowotnego twarda woda jest bezpieczna do spożycia, ale z punktu widzenia UR lepsza jest woda miękka, bo nie generuje osadów. Woda miękka w zakresie 100-200 mg CaCO3/l i bardzo miękka poniżej 100 mg/l zapewnia brak osadów kamiennych i brak niszczenia armatury i AGD oraz mniejsze zużycie środków czystości.
W Polsce struktura występowania wygląda tak, że woda średniotwarda obejmuje około 67% obszaru, twarda około 8% obszaru, a miękka i bardzo miękka około 25% obszaru. W praktyce przemysłowej oznacza to, że większość zakładów poza południem kraju pracuje na wodzie wymagającej korekty. Całkowite zmiękczenie do zera nie zawsze jest korzystne, bo zwiększa korozyjność i pogarsza walory smakowe.
Metody oznaczania twardości wody w zakładzie
Na ruchu stosuje się szybkie testy terenowe, a laboratorium jest referencją do sterowania procesem. Dostępne są trzy poziomy kontroli: testery paskowe, testy kropelkowe i analiza laboratoryjna oznaczana metodą miareczkowania wobec EDTA.
Tester paskowy służy do orientacyjnej oceny w kilka sekund, tester kropelkowy daje wynik w °dH lub mg CaCO3/l z dokładnością wystarczającą do decyzji o regeneracji złoża, a miernik twardości wody lub analiza laboratoryjna potwierdza bilans jonowy i efekt dozowania chemii. W warunkach huty, elektrociepłowni czy wodociągu taki układ pozwala utrzymać reżim bez zatrzymywania obiegu.
Dlaczego twarda woda tworzy kamień kotłowy i uszkadza instalacje grzewcze
Twarda woda tworzy kamień kotłowy, ponieważ podgrzewanie rozkłada wodorowęglany do trudno rozpuszczalnych węglanów. Podczas podgrzewania zachodzi osadzanie się kamienia kotłowego złożonego z węglanów wapnia i magnezu oraz wodorotlenku magnezu, który jest trudny do usunięcia mechanicznie.
Osad odkłada się jako warstwa izolacyjna na rurach kotła, wężownicach i płytach wymiennika. Skutek to obniżona efektywność systemów grzewczych i obniżona skuteczność instalacji C.O., wzrost temperatury ścianki, ryzyko przegrzewów i pęknięć. W instalacjach przemysłowych obserwuje się problemy z kotłem grzewczym i problemy z instalacją wodną, a w części socjalnej zakładu skróconą żywotność sprzętów AGD, awarie i osad w rurach i elementach urządzeń. W wielu regionach Polski twardość przekracza 15 °dH, co oznacza że bez korekty chemicznej osadzanie postępuje bardzo szybko.
Jak twarda woda zwiększa zużycie detergentów i wpływa na eksploatację
Twarda woda zwiększa zużycie detergentów, bo jony Ca2+ i Mg2+ dezaktywują mydła i surfaktanty. Twardość wody wpływa na mydło w ten sposób, że wymaga większych ilości do uzyskania piany, a środki czystości mają mniejszą skuteczność.
Przyczyną jest podwyższone napięcie powierzchniowe twardej wody i większa trudność zwilżania powierzchni. Surfaktanty zamiast pracować na zabrudzeniu, tworzą nierozpuszczalne sole wapniowe i magnezowe widoczne jako szorstkie pranie i osad na tkaninach. W bilansie zakładu przekłada się to na zwiększone koszty eksploatacji budynków i straty finansowe, bo dozowanie chemii myjącej i procesowej musi być wyższe niż przy wodzie miękkiej.
Wpływ twardej wody na skórę, włosy i zdrowie przy użytkowaniu
Poza obiegiem przemysłowym twarda woda wysusza skórę i pogarsza kondycję włosów, ale nie powoduje kamicy nerkowej. Kontakt z twardą wodą może powodować podrażnienia, wysuszenie, rumień i pieczenie, a przy dłuższym użytkowaniu potęgowanie trądziku, egzemy i wypadania włosów. Związek z częstszym występowaniem egzemy potwierdzają obserwacje użytkowników instalacji z twardą wodą.
Włosy pod wpływem osadów stają się matowe, plączą się, trudniej je rozczesać i wykazują zwiększoną porowatość. Jednocześnie wapń z wody ma przyswajalność lepszą niż z pożywienia, a sama twarda woda jest zalecana przez naukowców jako zdrowa i bezpieczna. Badania nie wykazują bezpośredniego związku z powstawaniem kamieni nerkowych. W domu o obecności twardej wody świadczy osadzanie się kamienia, zacieki i osady, pogorszenie jakości prania, zmniejszona skuteczność środków myjących, obniżenie wydajności instalacji wodnej i skrócona żywotność urządzeń grzewczych i AGD.
Parametry kontroli twardości i ograniczenia materiałowe instalacji przemysłowych
Dla kotłów niskociśnieniowych i wymienników ciepła celem jest utrzymanie twardości bliskiej zeru po stronie zasilania. W praktyce UR przyjmuje się limity: dla kotłów płomienicowo-płomieniówkowych do 10 bar poniżej 20 mg CaCO3/l, najlepiej poniżej 5 mg/l, czyli poniżej 0,3 °dH, dla obiegów grzewczych zamkniętych poniżej 50 mg CaCO3/l, a dla wymienników płytowych w układach otwartych poniżej 100 mg CaCO3/l przy przewodności uzupełniającej poniżej 500 µS/cm.
Ograniczenia materiałowe wynikają z tego, że kamień tworzy ogniwa korozji podosadowej. Stal węglowa pod osadem ulega lokalnemu przegrzewowi i korozji szczelinowej, miedź jest wrażliwa na zbyt miękką i odtlenioną wodę oraz zbyt niskie pH, a stale nierdzewne tracą odporność przy chlorkach skoncentrowanych pod osadem. Dlatego dla instalacji mieszanych stal miedź utrzymuje się lekki bufor twardości resztkowej około 60-120 mg CaCO3/l zamiast zera, aby ograniczyć korozyjność. Z punktu widzenia naszej redakcji technicznej, która publikuje parametry zamiast opisów katalogowych, kluczowa jest kontrola trzech wskaźników jednocześnie: twardości, przewodności i pH, oraz dobór metody ochrony do materiału rurociągów. W tym obszarze dostarczamy wytyczne doboru chemii procesowej i reżimów pomiarowych dla utrzymania ruchu.
Jak usunąć twardą wodę: zmiękczanie i przemysłowa kontrola osadów inhibitorami
Twardą wodę usuwa się przez wymianę jonową z regeneracją solanką lub przez demineralizację oraz przez kontrolę osadów inhibitorami w obiegach niepoddanych pełnemu zmiękczeniu. Metody dzielą się na filtrację jonowymienną, odwróconą osmozę, filtry punktowe typu pod zlew, dzbanki filtrujące i filtry na kran, ale w przemyśle liczą się dwie pierwsze i chemia procesowa.

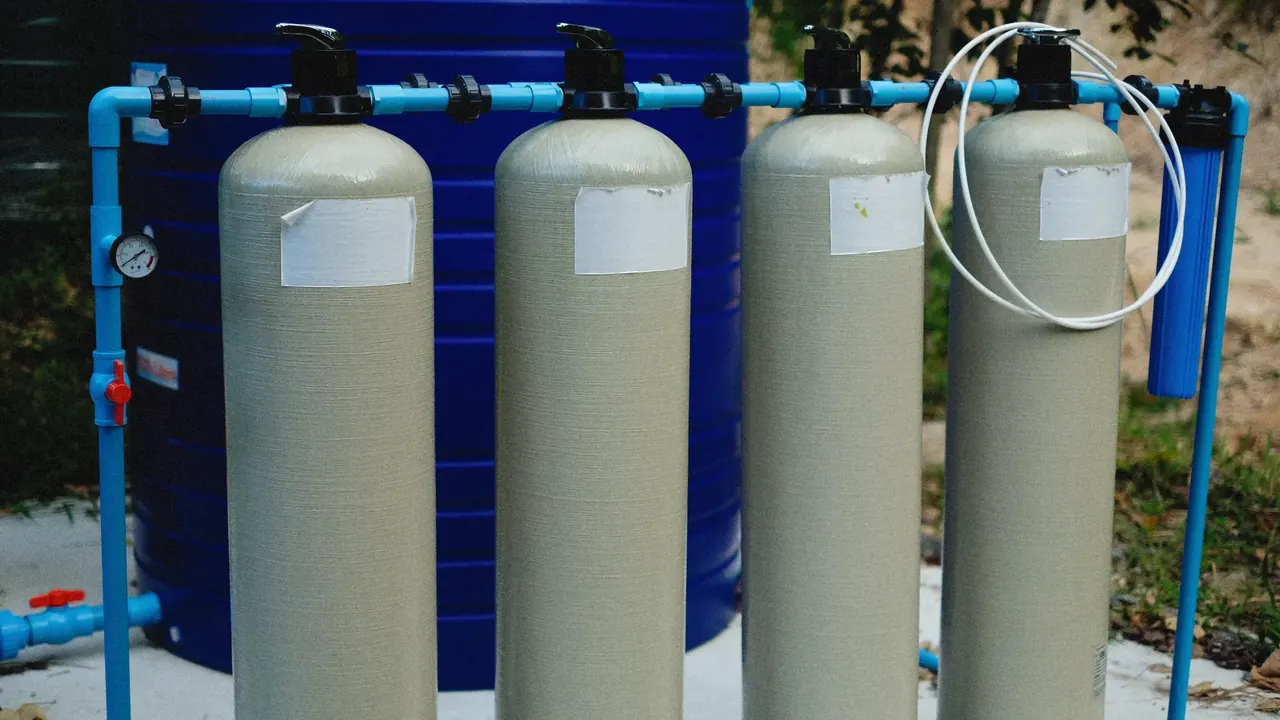

Zmiękczacz jonowymienny działa na zasadzie wymiany jonowej: złoże jonowymienne wymienia jony wapnia i magnezu na jony sodu. Urządzenie montowane na wejściu wody do budynku pracuje w trybie automatycznej regeneracji roztworem soli, co realnie obniża twardość do poziomów poniżej 20 mg/l. Złoże pracuje zwykle 7-10 lat, a koszty eksploatacyjne są niskie i przewidywalne, ale proces generuje kłopotliwy odciek po regeneracyjny o wysokim stężeniu chlorku sodu i wapnia. Dlatego w bilansie wodno ściekowym trzeba uwzględnić zwiększoną ilość soli i objętość odcieku.
Odwrócona osmoza zatrzymuje jony na membranie osmotycznej i usuwa nie tylko twardość, lecz także inne sole. W obiegach wrażliwych na osady stosuje się ją jako stopień główny lub polerujący po zmiękczaczu. Twardość węglanową można też częściowo usunąć przez zagotowanie wody, co jest metodą laboratoryjną a nie przemysłową.
W obiegach chłodniczych i kotłowych, gdzie pełne zmiękczanie nie jest możliwe, stosuje się przemysłową kontrolę osadów: dozowanie inhibitorów wytrącania i dyspergatorów osadów w stężeniach rzędu kilku mg/l, które opóźniają krystalizację CaCO3, rozpraszają zarodki i utrzymują je w zawiesinie. Metoda nie usuwa twardości, lecz zapobiega adhezji kamienia. Trzeba przy tym pamiętać że zmiękczanie zwiększa ryzyko korozji w sieci wodociągowej, szczególnie przy instalacjach miedzianych. Dla rur miedzianych zaleca się utrzymanie 6-7 °dH, czyli około 107-125 mg CaCO3/dm3 jako kompromis między ochroną antykorozyjną a osadzaniem.
W ofercie chemii procesowej dla przemysłu ciężkiego kluczowe są gotowe programy inhibitorowe dobrane do parametrów wody zasilającej, materiału instalacji i reżimu temperaturowego, uzupełnione audytem osadów i bilansem soli.
