Chłodziwo do obróbki skrawaniem jako ciecz obróbcza, emulsja i koncentrat syntetyczny i półsyntetyczny stosowana w procesach toczenia, frezowania, wiercenia i szlifowania metali zapewnia kontrolę temperatury, smarowanie i ochronę przed korozją, od których zależy trwałość narzędzia i jakość powierzchni. Maszyna ta pracuje w różnych reżimach obciążenia i na różnych materiałach, dlatego wybór cieczy nie sprowadza się do jednego produktu uniwersalnego. W tekście znajdziesz funkcje chłodziwa, podział na rodzaje olejowe, wodne, emulsyjne, syntetyczne, półsyntetyczne i glikolowe, praktyczne zasady doboru do materiału i operacji oraz tabelę ograniczeń dla żeliwa, aluminium i tytanu, a na końcu sposób kontroli pH i stężenia w eksploatacji.
Spis treści
- Jakie funkcje musi spełniać chłodziwo w obróbce skrawaniem
- Rodzaje chłodziw olejowe wodne emulsyjne syntetyczne półsyntetyczne i glikolowe
- Jak dobrać chłodziwo do materiału obrabianego i rodzaju operacji skrawania
- Tabela kompatybilności materiałowej chłodziw z ograniczeniami dla żeliwa aluminium i tytanu
- Czy można samodzielnie zrobić chłodziwo do tokarki
- Jak podjąć decyzję o wyborze chłodziwa i kontrolować jego stan w eksploatacji
Jakie funkcje musi spełniać chłodziwo w obróbce skrawaniem
Chłodziwo musi jednocześnie chłodzić, smarować, chronić przed korozją i usuwać wióry, bo wysoka temperatura w strefie skrawania jest niekorzystna dla trwałości narzędzia i jakości wykończeniowej powierzchni. Wysoka temperatura jest skutkiem siły tarcia i emisji ciepła w kontakcie ostrza z materiałem, a chłodziwa do obróbki skrawaniem mają za zadanie redukować tę emisję poprzez przejmowanie i odprowadzenie ciepła oraz zmniejszenie tarcia w wysokiej temperaturze.
Ciecze obróbcze spełniają więc trzy zintegrowane funkcje: chłodzenie, smarowanie, ochrona narzędzi i materiałów. Zdolność chłodzenia to przejmowanie i odprowadzenie ciepła, zdolność smarowania to zmniejszenie tarcia, a elementem zabezpieczenia jest zawartość inhibitorów korozji. W maszynach CNC chłodziwo do maszyn CNC realizuje kontrolę temperatury podczas obróbki, zmniejszenie tarcia oraz usuwanie wiórów i opiłków. Wspomaganie odprowadzania wiórów utrzymuje czystość strefy skrawania, ogranicza ryzyko deformacji powierzchni i uszkodzenia narzędzia, co przekłada się na poprawę jakości finalnego detalu i efektywność energetyczną procesu.
Bezpieczeństwo i higiena pracy przy chłodziwach CNC a szkodliwość mgły olejowej
Dobre chłodziwo ma być nietoksyczne, niepalne i nietworzące dymów i osadów, ale przy zaniedbaniu konserwacji staje się źródłem mgły olejowej i zagrożeniem BHP. Wymóg bezpieczeństwa i higieny pracy to brak szkodliwego działania na organizm ludzki przy prawidłowym stosowaniu, stąd znaczenie mają właściwości ekologiczne czyli nietworzenie dymów i osadów oraz niepalność.
Problem pojawia się przy obróbce z mgłą olejową, gdzie oleje nieemulgujące mogą generować aerozol wdychany przez operatora, oraz gdy chłodziwo jest skażone biologicznie. Kontrola temperatury i czystości maszyn, regularna filtracja i wymiana cieczy ograniczają pylenie, rozwój bakterii i zapach. W hucie, stoczni czy na produkcji konstrukcji stalowych, gdzie obrabiarki pracują w trybie ciągłym, to właśnie dyscyplina utrzymania decyduje czy ciecz pozostaje bezpieczna, czy zaczyna podrażniać skórę i drogi oddechowe.
Rodzaje chłodziw olejowe wodne emulsyjne syntetyczne półsyntetyczne i glikolowe
Wybór bazy determinuje bilans chłodzenie kontra smarowanie, dlatego podział na oleje nieemulgujące i ciecze wodorozcieńczalne jest kluczowy. Ciecze obróbkowe dzieli się na ciecze olejowe, ciecze wodne i ciecze emulsyjne, a w praktyce spotyka się oleje obróbcze, emulsje wodno olejowe, ciecze syntetyczne, półsyntetyczne oraz mieszanki glikolowe.
Chłodziwa olejowe oparte na olejach mineralnych lub syntetycznych zapewniają doskonałe smarowanie, ale mają niską przewodność cieplną. W tej grupie wyróżnia się oleje mineralne bez dodatków, oleje roślinne, ciekłe tłuszcze zwierzęce, oleje mineralne z dodatkami polarnymi oraz oleje mineralne z dodatkami EP. Oleje nieemulgujące to olej mineralny lub syntetyczny plus dodatki i to one są stosowane tam gdzie wymagana jest warstwa smarna przy dużych naciskach, występują też w formie aerozolu lub oleju natryskiwanego na ostrze.
Ciecze wodne to w uproszczeniu woda plus dodatki, czasem z domieszką glikolu. Chłodziwa wodne są najpopularniejsze i najłatwiej dostępne, oferują bardzo dobre chłodzenie przy miernych właściwościach smarnych. Chłodziwo na bazie glikolu odpowiada za obniżenie temperatury zamarzania i jest używane w ekstremalnie niskich temperaturach.
Ciecze chłodząco smarujące wodorozcieńczalne dzielą się dalej na:
- chłodziwa syntetyczne to wodne roztwory związków organicznych i nieorganicznych, zaleta to doskonałe właściwości chłodzące, lepsza filtrowalność i dłuższa trwałość, stosowane w procesach wymagających intensywnego chłodzenia,
- chłodziwa półsyntetyczne zawierają 5-30% oleju mineralnego rozproszonego w wodzie, zaleta to dobre właściwości smarujące i efektywne odprowadzanie ciepła, co daje balans potrzebny w uniwersalnej obróbce CNC.
Emulsja chłodziwa dodatki funkcjonalne oraz stężenie robocze i zawartość oleju
Stabilna emulsja zależy od emulgatora i dodatków, a rozróżnienie zawartości oleju w koncentracie od stężenia roboczego decyduje o skuteczności. Ciecze emulsyjne to mieszanina wody i oleju emulgującego, a zawartość oleju w emulsji z reguły wynosi 5% do 10% w samym koncentracie, co zmienia się poprzez zmianę zawartości procentowej oleju i dobór oleju mineralnego.
Emulgator zmniejsza napięcie powierzchniowe cieczy na granicy faz olej woda i odpowiada za trwałość emulsji oraz poprawę rozkładu cieplnego i smarowania narzędzi. Dodatki do chłodziw obejmują emulgatory, środki antykorozyjne i filtry chłodnicze. Środki antykorozyjne chronią narzędzia i materiały przed korozją, a filtry chłodnicze utrzymują czystość chłodziwa.
W praktyce warsztatowej kluczowe są dwa poziomy stężeń:
- zawartość oleju w koncentracie 5-10% to parametr receptury produktu,
- stężenie robocze 2,2-2,8% dla obróbki skrawaniem i 1,6-2,2% dla szlifowania to zakres po rozcieńczeniu wodą, mierzony refraktometrem na stanowisku.
Przekroczenie stężenia roboczego pogarsza chłodzenie i pienienie, zbyt niskie obniża ochronę antykorozyjną i smarowanie.
Jak dobrać chłodziwo do materiału obrabianego i rodzaju operacji skrawania
Dobór zawsze łączy rodzaj obróbki, materiał obrabiany i wymagania systemowe obrabiarki, a nie tylko jeden z tych czynników. Wybór cieczy obróbczej optymalizuje się pod kątem konkretnych procesów i materiałów oraz wymagań jakościowych, dlatego to samo stanowisko może wymagać innej cieczy do aluminium i innej do stali trudnoskrawalnej.
Rekomendacje procesowe, które sprawdzają się w produkcji maszyn rolniczych, automotive czy konstrukcji stalowych:
- toczenie to chłodziwa półsyntetyczne o stężeniu 5-8%, kompromis między chłodzeniem a warstwą smarną,

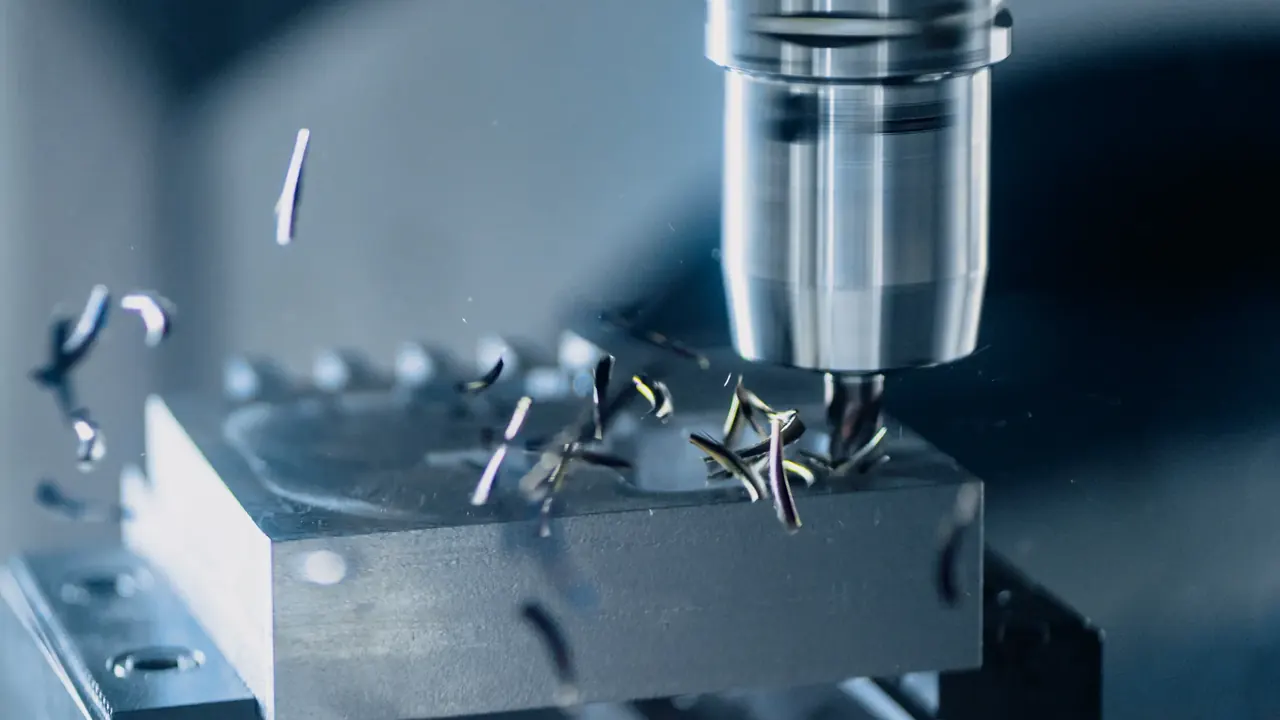

- frezowanie to emulsje półsyntetyczne o stężeniu 6-10%, gdzie potrzebne jest intensywne odprowadzanie wiórów,
- wiercenie, głębokie wiercenie, gwintowanie i rozwiercanie to chłodziwa olejowe lub wysokoprocentowe emulsje 8-12%, bo rośnie udział tarcia i wymagane są dodatki EP,
- szlifowanie to chłodziwa syntetyczne o stężeniu 3-5%, gdzie priorytetem jest chłodzenie i czystość oraz filtrowalność.
Trzeba też uwzględnić układ chłodzenia i narzędzia. Obrabiarki mają układ zewnętrzny zbudowany ze zbiornika na chłodziwo, pompy, wężyków doprowadzających i odprowadzających oraz giętkich wężyków naprowadzających, i układ wewnętrzny przez wrzeciono i narzędzie. Układ wewnętrzny daje lepsze wypłukiwanie wiórów przy minimalnej ilości chłodziwa, ale wymaga chłodziw o niskiej skłonności do pienienia przy wysokim ciśnieniu podawania. Przy małej pojemności układu potrzebne są chłodziwa o zwiększonej stabilności biologicznej, a przy węglikach spiekanych i stali szybkotnącej liczy się szybkie odprowadzenie ciepła, aby nie tracić twardości ostrza.
Tabela kompatybilności materiałowej chłodziw z ograniczeniami dla żeliwa aluminium i tytanu
Żeliwo źle toleruje niektóre emulsje wodne, aluminium wymaga niskiej zawartości oleju mineralnego i pH 8,5-9,0, a stopy tytanu potrzebują dodatków EP. Poniżej zestawienie, które porządkuje zalecane i ryzykowne kombinacje.
| Materiał obrabiany | Zalecane chłodziwo | Zakazane / ryzykowne i dlaczego |
|---|---|---|
| Stal węglowa i stopowa | Emulsje półsyntetyczne lub syntetyczne z dodatkami EP, stężenie 5-8% | Oleje bez inhibitorów korozji, zbyt niskie pH poniżej 8,5 prowadzi do korozji czasowej i nalotów na detalu i stole |
| Stal nierdzewna | Półsyntetyczne z EP, chłodzenie wysokociśnieniowe | Emulsje bez EP przy dużych oporach skrawania, szybkie zużycie ostrza i przypalenia |
| Żeliwo | Chłodziwa syntetyczne do szlifowania i lekkiej obróbki, syntetyczne 3-5% lub obróbka na sucho z odciągiem pyłu | Wodne emulsje o wysokiej zawartości oleju, mieszanie z grafitowym pyłem żeliwnym tworzy szlam, zatyka filtry i przyspiesza rozwój bakterii, działanie niekorzystne |
| Aluminium i jego stopy | Chłodziwa półsyntetyczne o niskiej zawartości oleju mineralnego, pH 8,5-9,0 | Wysokie pH powyżej 9,0 i ciecze silnie alkaliczne powodują przebarwienia i korozję aluminium, niezbędna jest niska zawartość oleju i inhibitory dedykowane do Al |
| Stopy tytanu / materiały trudnoskrawalne | Chłodziwa wysokociśnieniowe EP, olejowe do precyzyjnej obróbki, półsyntetyczne o podwyższonym stężeniu | Czyste syntetyki bez EP przy ciężkim skrawaniu, brak filmu smarnego powoduje narost na krawędzi i wzrost temperatury |
| Metale kolorowe (miedź, mosiądz, brąz) | Chłodziwa olejowe lub emulsje z dodatkami antykorozyjnymi do metali kolorowych | Emulsje z agresywnymi inhibitorami dla miedzi, ryzyko korozji selektywnej i przebarwień powierzchni |
Z tabeli wynika prosta zasada: do stali i żeliwa liczy się chłodzenie i filtracja, do aluminium kontrola pH i niska zawartość oleju, do tytanu obecność dodatków EP zabezpieczających krawędź skrawającą.
Czy można samodzielnie zrobić chłodziwo do tokarki
Samodzielne mieszanie wody z olejem bez emulgatorów, inhibitorów korozji i kontroli pH jest procesowo odradzane, bo generuje więcej kosztów niż oszczędności. Pytania typu jak zrobić chłodziwo do tokarki pojawiają się regularnie, ale domowa emulsja nie ma stabilności biologicznej, nie utrzyma pH w zakresie roboczym, nie zapewni właściwości EP i nie chroni obrabiarki przed korozją.
W takiej mieszance brakuje emulgatora zmniejszającego napięcie powierzchniowe na granicy faz, więc emulsja szybko się rozwarstwia. Brak inhibitorów powoduje korozję czasową prowadnic, stołu i narzędzi, niekontrolowane pH sprzyja rozwojowi bakterii i grzybów, a mgła olejowa bez dodatków antymgiełkowych zwiększa zagrożenie BHP. W warunkach przemysłowych oznacza to przestoje, reklamacje powierzchni i przyspieszone zużycie węglików. Zamiast eksperymentować z domowymi recepturami, lepiej ustabilizować parametry gotowej cieczy i kontrolować jej stan.
Jak podjąć decyzję o wyborze chłodziwa i kontrolować jego stan w eksploatacji
Realna żywotność chłodziwa zależy od utrzymania pH 8,5-9,5, twardości wody 5-20°dH, prawidłowego stężenia i odporności biologicznej, a nie tylko od etykiety produktu. Chłodziwa do obróbki skrawaniem poprawiają jakość finalnego produktu i zmniejszają zużycie narzędzi, ale tylko wtedy gdy emulsja jest monitorowana.
Decyzję podejmuje się w trzech krokach: najpierw materiał i operacja, potem system obrabiarki i ciśnienie podawania, na końcu wymagania jakościowe powierzchni i ochrona przed korozją. Oleje nieemulgujące dają dłuższy czas trwałości, mniejszą podatność na bakterie i pleśń oraz większą wydajność w ciężkich operacjach, ale wymagają dobrej wentylacji i odciągu mgły. Emulsje wodorozcieńczalne wymagają większej dyscypliny utrzymania.
Kontrola stanu obejmuje okresowe kontrolowanie, wymianę i utylizację. Optymalny zakres pH to 8,5-9,5, a dla aluminium zawężony do 8,5-9,0, aby uniknąć przebarwień. Przygotowanie emulsji wymaga twardości wody 5-20°dH, zbyt miękka woda pieni, zbyt twarda wytrąca mydła i obniża stabilność. Codziennie mierzy się stężenie refraktometrem i koryguje do zaleceń dla danej operacji, usuwa olej obcy skimmerem, filtruje wióry i opiłki, napowietrza zbiornik pompami. Trwałość i podatność na utylizację poprawiają praktyki takie jak usuwanie nieszczelności olejowych z prowadnic, mycie zbiornika przy wymianie i unikanie dosypywania niekompatybilnych dodatków. Taka rutyna przedłuża żywotność narzędzi, daje wyższą precyzję i stabilną jakość bez nieplanowanych przestojów w produkcji.
