Chłodziwo obróbcze jako emulsja chłodząco-smarująca do obróbki metali zapewnia odbiór ciepła i stabilne smarowanie, a jednocześnie wymaga stałej kontroli parametrów eksploatacyjnych. To tekst dla utrzymania ruchu i operatorów w hutach, zakładach konstrukcji stalowych, automotive czy stoczniach, którzy na co dzień mierzą się z pianą, zapachem i utratą wydajności na obrabiarkach. Znajdziesz tu kompletną mapę eksploatacji: od roli cieczy i podziału na rodzaje, przez pomiary stężenia i pH refraktometrem, po pielęgnację emulsji, sygnały do wymiany i wymagania BHP.
Spis treści
- Co to jest chłodziwo i jaka jest jego rola w obróbce metali
- Jakie są rodzaje chłodziwa obróbczego
- Stężenie chłodziwa i kontrola parametrów eksploatacyjnych emulsji
- Pielęgnacja emulsji chłodziwa i sygnały do wymiany
- Czy chłodziwo jest szkodliwe i jak zapewnić BHP
- Czy można samodzielnie zrobić chłodziwo do tokarki lub wiercenia
- Jak zaplanować eksploatację chłodziwa w zakładzie przemysłowym
Co to jest chłodziwo i jaka jest jego rola w obróbce metali
Chłodziwo to ciecz chłodząco-smarująca, która jednocześnie odbiera ciepło ze strefy skrawania i zmniejsza tarcie w wysokiej temperaturze. Ta podwójna funkcja jest nierozłączna. Z jednej strony chłodziwo przejmuje i odprowadza ciepło, obniżając temperaturę narzędzia i detalu, z drugiej zapewnia film smarny na powierzchni obrabianych przedmiotów. W praktyce przekłada się to na niższe opory skrawania i minimalizację ryzyka uszkodzeń narzędzi i materiałów.
Ciecz obróbkowa jako przykład chłodziwa określana bywa też jako emulsja chłodząca. Nawet przy ciężkich operacjach toczenia taka maszyna utrzymuje stabilne warunki w szczelinie skrawania. Dlatego chłodziwo do tokarki musi spełniać dwa twarde wymagania: skuteczne odprowadzanie ciepła oraz zmniejszanie tarcia tam, gdzie kontakt wiór ostrze generuje największe temperatury.

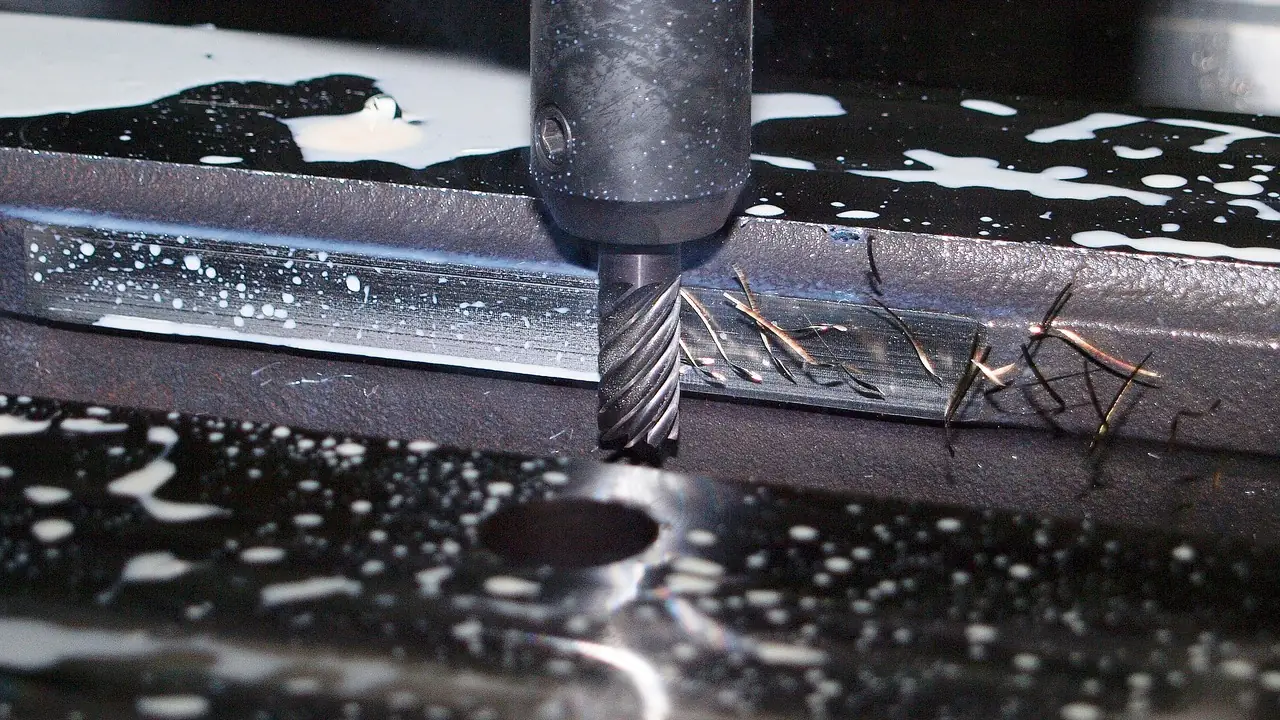

Odprowadzanie wiórów i stabilizacja procesu skrawania
Oprócz chłodzenia i smarowania chłodziwo odpowiada za wspomaganie odprowadzania wiórów, co zapobiega zakleszczaniu się wiórów w gnieździe. Strumień emulsji wypłukuje drobny wiór ze strefy cięcia i rowków narzędziowych, co ma bezpośredni wpływ na bezpieczeństwo procesu. W obrabiarkach CNC chłodziwo CNC utrzymuje stabilne warunki termiczne detalu, a tym samym stabilność wymiarową.
Rola chłodziwa do obrabiarek nie kończy się na czystości stołu. To również utrzymanie stabilności procesu skrawania i przeciwdziałanie powstawaniu mikropęknięć wywołanych szokiem cieplnym na krawędzi skrawającej. Bez drożnego spłukiwania rośnie ryzyko narostu i przegrzewania, co widać na powierzchni jako przypalenia i mikrowykruszenia.
Jakie są rodzaje chłodziwa obróbczego
Podstawowy podział cieczy obróbkowych to ciecze olejowe, ciecze wodne i ciecze emulsyjne, a w praktyce rynkowej wyróżnia się emulsje olejowe, chłodziwa syntetyczne, chłodziwa półsyntetyczne, oleje obróbcze i technikę MQL. Różnią się bilansem chłodzenia i smarowania. Ciecze wodne oferują bardzo dobre właściwości chłodzące, ale słabe smarowanie. Ciecze olejowe dają znacznie lepsze właściwości smarne, kosztem odbioru ciepła. Ciecze emulsyjne łączą właściwości chłodzące wody i smarne oleju.
W katalogach spotyka się jeszcze uszczegółowienie: oleje mineralne bez dodatków, z dodatkami polarnymi oraz z dodatkami EP do ciężkiej obróbki. Emulsje olejowe to klasyczny koncentrat rozcieńczany wodą. Syntetyki to roztwory bez oleju mineralnego, półsyntetyki zawierają jego zredukowaną ilość. Technika MQL to minimalna ilość środka smarnego podawana w mgiełce, stosowana tam, gdzie zalewowe chłodzenie jest niepożądane.
Dobór chłodziwa do materiału i operacji obróbczej
Dobór chłodziwa zawsze zaczyna się od materiału i operacji: inne wymagania ma stal czy żeliwo, inne aluminium i stopy nieżelazne, a inne toczenie wzdłużne i szlifowanie. Chłodziwo do obróbki metali musi być dostosowane do rodzaju obrabianego materiału, bo aluminium chętnie reaguje na aktywne dodatki, żeliwo generuje dużo drobnego pyłu i szlamu, a stal wysokostopowa wymaga dodatków EP.
W praktyce warsztatowej rozróżnia się:
- wiertnictwo i wiercenie głębokich otworów, gdzie kluczowe jest wypłukiwanie wióra,
- tokarstwo i frezowanie, gdzie liczy się film smarny i stabilność emulsji przy długich cyklach,
- piły taśmowe, gdzie chłodziwo do pił taśmowych musi jednocześnie chłodzić taśmę i odprowadzać wiór z wrębu,
- szlifowanie, gdzie dominuje funkcja chłodząca i myjąca oraz wymagana jest bardzo dobra filtracja.
Stężenie chłodziwa i kontrola parametrów eksploatacyjnych emulsji
Stężenie i pH to dwa krytyczne parametry eksploatacyjne emulsji roboczej, które decydują o jej trwałości, ochronie antykorozyjnej i żywotności narzędzia. Koncentrat to nie to samo co emulsja robocza. Popularny koncentrat zawiera około 40% oleju mineralnego z emulgatorami i dodatkami, natomiast ciecze emulsyjne w wannie maszyny pracują zazwyczaj w zawartości oleju 5% do 10%. Stąd rozcieńczanie typu 1:20 z wodą należy traktować jako przykład receptury produktowej, nie uniwersalną normę.
Do pomiaru stężenia stosuje się refraktometr. Z takich danych wylicza się stężenie rzeczywiste po przemnożeniu odczytu przez współczynnik produktu. Wskaźnik refraktometryczny czystej wody na poziomie 1,336 bywa podawany w notach aplikacyjnych jako punkt odniesienia kalibracji, ale każdy produkt ma swój przelicznik i taką kalibrację przeprowadza się na świeżej emulsji wzorcowej.
Drugim parametrem jest pH. Optymalne pH emulsji w eksploatacji to zazwyczaj 8,0 do 9,5. Spadek poniżej tego zakresu sygnalizuje rozwój biologiczny i obciążenie kwaśnymi produktami rozkładu. Wzrost powyżej sprzyja podrażnieniom skóry. Trzecim ograniczeniem jest twarda woda. Możliwość stosowania z wodą twardą musi być potwierdzona w karcie technicznej, bo jony wapnia i magnezu destabilizują emulsję, zwiększają osad i pienienie.
W czasie pracy zmieniają się właściwości fizyczne mieszaniny. Zachodzi odparowanie wody i oleju w różnym tempie, zależnie od temperatury wanny, wydajności chłodnicy i czasu postoju. Paruje szybciej woda, więc stężenie pozornie rośnie, a po dolewkach wody spada zawartość inhibitorów korozji. Dlatego kontrolę prowadzi się codziennie na tej samej zmianie, przed dolewką.
| Parametr | Metoda kontroli | Typowa reakcja gdy poza zakresem |
|---|---|---|
| Stężenie robocze | refraktometr + współczynnik produktu | korekta koncentratem lub wodą, sprawdzenie dozownika |
| pH | papierek lub pH-metr skalibrowany w buforach | napowietrzanie, usuwanie oleju obcego, częściowa wymiana |
| Twardość wody do rozcieńczania | test paskowy / miano | zmiękczanie, mieszanie wody, zmiana produktu na kompatybilny |
Pielęgnacja emulsji chłodziwa i sygnały do wymiany
Trwałość emulsji zależy od emulgatora, który zmniejsza napięcie powierzchniowe cieczy i stabilizuje mieszaninę wody z olejem emulgującym. Jeśli emulgator zostanie obciążony olejem obcym z prowadnic lub wypłukany przez twardą wodę, emulsja rozwarstwia się, pojawia się lepki osad i rośnie pienienie. Stąd pielęgnacja to przede wszystkim kontrola zanieczyszczeń.
Chłodziwo w eksploatacji zbiera dwa typy zanieczyszczeń: osad stały i mikroorganizmy. Osad to pył z żeliwa, drobny wiór aluminium, produkty ścierania tarcz. Mikrobiologia to bakterie i grzyby żywiące się olejem i dodatkami. Obecność zanieczyszczeń podnosi zapotrzebowanie na tlen, obniża pH i generuje biokorozję. Wówczas rośnie ryzyko nieprzyjemnego zapachu i podrażnień skóry, a emulsja traci odporność na pienienie i bakterie.
Z praktyki utrzymania ruchu w zakładach produkujących konstrukcje stalowe czy maszyny rolnicze wynika prosta checklista wymiany, którą stosuje się jako kryterium decyzyjne:
- zmiana koloru lub zapachu na gnilny, siarkowy, mleko staje się szare lub brązowe,
- spadek efektywności chłodzenia mimo prawidłowego stężenia i przepływu,
- pogorszenie jakości powierzchni detalu i pojawienie się nalotów korozyjnych na detalu lub stole,
- szybsze zużycie narzędzi i rosnąca liczba braków wymiarowych,
- nadmierne pienienie w zbiorniku, wypływ piany przez przelewy, kavitacja pompy,
- regularna kontrola wykazuje trwały spadek pH po korektach lub wysoki poziom oleju obcego zbieranego skimmerem.
W takiej sytuacji zamiast ciągłego ratowania chłodziwa do tokarki poprzez dolewki, planuje się pełną wymianę z czyszczeniem układu, dezynfekcją wanny i zalewem świeżej emulsji o skontrolowanym stężeniu. Taki zabieg ogranicza ryzyko zastojów w rurociągach i ponownej inokulacji mikroorganizmami.
Czy chłodziwo jest szkodliwe i jak zapewnić BHP
Chłodziwo może być szkodliwe, jeśli jest eksploatowane poza zalecanym zakresem stężenia, pH i czystości, ale przy prawidłowej higienie pracy spełnia wymagania bezpieczeństwa i higieny pracy. Emulsja chłodząco-smarująca podlega ocenie pod kątem braku szkodliwego działania na organizm ludzki i ochrony środowiska. Liczy się więc nie tylko sam produkt, ale cały system: filtracja, usuwanie oleju obcego, mycie rąk, rękawice i ochrona skóry.
W zakładach typu huta, stocznia czy automotive stosuje się karty charakterystyki i procedury utylizacji. Chłodziwa do obrabiarek zwiększają bezpieczeństwo operatora tam, gdzie ograniczają kontakt z gorącym wiórem i pyłem, ale wymagają wentylacji stanowiskowej i kontroli stężeń mgły. Minimalizacja negatywnego wpływu na zdrowie operatorów oznacza regularne usuwanie tramp oil, utrzymanie pH w zalecanym oknie i ograniczenie kontaktu skórnego z zużytą emulsją.
Mgła olejowa, dym, osady i niepalność emulsji
Najważniejsze narażenie przy obróbce na mokro to mgła olejowa, a nie sama ciecz w wannie. Chłodziwo CNC powinno charakteryzować się niskim tworzeniem mgły olejowej, co osiąga się poprzez odpowiednią lepkość, dodatki przeciwmgielne i prawidłowe ustawienie dysz. Wysokie ciśnienie podawania przy otwartych osłonach zwiększa aerozol.
Dobry produkt spełnia jednocześnie kilka wymagań dodatkowych: bezwonność lub znośny zapach, nietworzenie dymów i osadów na prowadnicach oraz niepalność emulsji roboczej. Niepalność nie oznacza braku palnych oparów oleju obcego. Jeśli w wannie gromadzi się olej hydrauliczny, może dojść do zadymienia przy gorących wiórach stali. Dlatego utrzymanie czystości emulsji i sprawny odciąg mgły są ważniejsze niż marketingowe deklaracje niskiego zapylenia.
Czy można samodzielnie zrobić chłodziwo do tokarki lub wiercenia
Samodzielne receptury chłodziwa do tokarki lub wiercenia nie zapewniają stabilnej emulsji, ochrony antykorozyjnej i bezpieczeństwa mikrobiologicznego w warunkach przemysłowych. Pytań typu jak samemu zrobić chłodziwo pojawia się wiele, ale domowa mieszanka oleju, mydła czy płynu do naczyń nie odtwarza funkcji emulgatora syntetycznego, pakietu inhibitorów korozji, biocydów dopuszczonych regulacyjnie i dodatków EP.
Ryzyko jest potrójne. Po pierwsze następuje szybkie rozwarstwienie i osad na prowadnicach. Po drugie brak ochrony antykorozyjnej oznacza rdzę na stole i detalu już po jednej zmianie. Po trzecie rośnie ryzyko dermatologiczne i mgły o niekontrolowanym składzie. W zakładzie produkcyjnym koszt awarii wrzeciona lub partii braków przewyższa wielokrotnie oszczędność na koncentracie, dlatego utrzymanie ruchu bazuje na przetestowanych koncentratach i kontroli laboratoryjnej, a nie na recepturach warsztatowych.
Jak zaplanować eksploatację chłodziwa w zakładzie przemysłowym
Eksploatację chłodziwa planuje się jak każdy proces chemiczny: przez okresową kontrolę, wymianę, utylizację i dokumentację, powiązaną z jakością powierzchni i żywotnością narzędzi. Regularna kontrola parametrów oznacza stały harmonogram pomiarów stężenia i pH, rejestrację dolewek wody i koncentratu, pomiar oleju obcego i zawartości części stałych w filtratach.
Praktyczny plan wdrożeniowy dla utrzymania ruchu obejmuje:
- instrukcję przygotowania emulsji z wodą o kontrolowanej twardości, kolejność dozowania i czas mieszania,
- dzienny pomiar stężenia refraktometrem i cotygodniowy pomiar pH oraz przewodności,
- czyszczenie zbiornika, usuwanie szlamu, pracę skimmera i filtrację bocznikową,
- procedurę wymiany z myciem systemu, płukaniem i zalewem świeżym przy zachowaniu stabilnej formuły bez mieszania niekompatybilnych typów,
- dokumentację partii i utylizację zgodną z przepisami oraz powiązanie wskaźników zużycia narzędzi i jakości powierzchni z parametrami emulsji.
Warto pamiętać, że prawidłowa emulsja daje dodatkowo zabezpieczenie czasowe przed korozją i ochronę antykorozyjną detalu między operacjami. Przekłada się to bezpośrednio na poprawę jakości powierzchni, przewidywalność procesu skrawania i przedłużenie żywotności narzędzia oraz dłuższy okres między wymianami. W takim podejściu chłodziwo do maszyn CNC przestaje być kosztem, a staje się elementem technologii, który realnie obniża ilość braków i stabilizuje produkcję, gdy jego stężenie i czystość są utrzymywane w oknie procesowym.
